Van mặt bích là gì? Một số loại van kết nối bằng mặt bích tiêu chuẩn

5/5 - (5 bình chọn)

Van mặt bích là gì? Tiêu chuẩn kết nối và các thông số của van mặt bích như thế nào? Cùng tìm hiểu một số loại van công nghiệp sử dụng tiêu chuẩn kết nối mặt bích qua bài viết sau đây.

Các loại van công nghiệp được kết nối bằng bặt bích

Các loại van công nghiệp được kết nối bằng bặt bích (Ảnh: Internet)

Van mặt bích là gì?

Trả lời: Van mặt bích là tên gọi chung của các loại van công nghiệp sử dụng chuẩn kết nối là mặt bích. Các loại van này kết nối với đường ống hay các thiết bị khác bằng các loại mặt bích có cùng tiêu chuẩn kết nối và bắt chặt với nhau bằng liên kết bulong.

Tiêu chuẩn kết nối của van mặt bích

Các loại van nối bích được cấu tạo và sản xuất phần kết nối theo các tiêu chuẩn chung. Chúng tuân theo bộ quy chuẩn này để đảm bảo các thiết bị van có thể dễ dàng kết nối với thiết bị khác và đường ống.

Các loại tiêu chuẩn kết nối của van nối mặt bích thông dụng đó là tiêu chuẩn mặt bích: JIS 10K, BS PN10, BS PN16, ANSI class150, ANSI class 300, DIN PN16.

Các loại mặt bích dùng kết nối van công nghiệp và ống thép

Mặt bích được dùng kết nối van công nghiệp và đường ống

Một số loại van mặt bích thông dụng

Van bi mặt bích

Thông số kỹ thuật

  • Chất liệu: Inox 304, inox 316
  • Kích thước: 1/2″, 3/4″, 1″, 1-1/4″, 1-1/2″, 2″, 3″, 4″, 5″, 6″.
  • Kết nối mặt bích theo tiêu chuẩn: JIS 10K, BS PN16, ANSI #150LB
  • Áp suất làm vuệc: 10bar, 16bar
  • Nhiệt độ làm vuệc: 120 độ C
  • Xuất xứ: Trung Quốc, Đài Loan

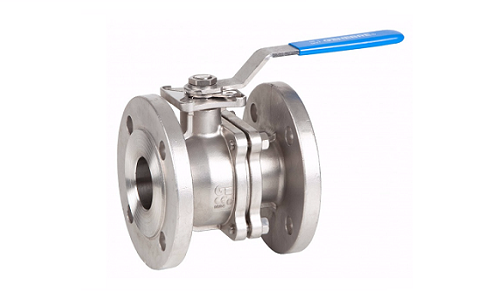

Van bi tay gạt inox kết nối mặt bích

Van bi tay gạt inox kết nối mặt bích

Van bi kết nối mặt bích thường là các loại van bi chất liệu thép không gỉ SUS 304, SUS316, SUS201. Van bi inox mặt bích thường dùng cho các hệ thống hóa chất, các môi trường cho tính ăn mòn và oxi hóa cao.

Van cổng mặt bích

  • Chất liệu: Gang, inox 304
  • Kích thước van: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400…
  • Kết nối mặt bích tiêu chuẩn: JIS 10K, DIN PN16, BS PN16
  • Áp lực làm việc: 10kg/cm2, 16kg/cm2
  • Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Malaysia, Thổ Nhĩ Kỳ.
Van cổng mặt bích ty chìm

Van cổng mặt bích ty chìm

Van bướm mặt bích

Van bướm có hai kiểu chuẩn kết nối cơ bản đó là kiểu Wafer và kiểu Lug. Với kiểu kết nối Wafer van bướm có thể kết nối được với nhiều loại mặt bích tiêu chuẩn khác nhau. Với kiểu Lug, yêu cầu van bướm phải kết nối đúng theo tiêu chuẩn mặt bích.

Van bướm mặt bích tiêu chuẩn

Van bướm mặt bích tiêu chuẩn

Thông số kỹ thuật

  • Chất liệu van: Gang, inox 304
  • Kích thước: DN40 – DN600
  • Kết nối mặt bích tiêu chuẩn: JIS 10K, DIN PN16, BS PN10, BS PN16, ANSI class 150.
  • Áp lực làm việc: 10bar, 16bar
  • Xuất xứ: Hàn Quốc, Trung Quốc

Van mặt bích 1 chiều

Các loại van một chiều mặt bích thường được dùng đó là van một chiều lá lật, van một chiều lò xo và van một chiều cánh bướm.

Van mặt bích 1 chiều lá lật

Van mặt bích 1 chiều lá lật

Thông tin sản phẩm

  • Chất liệu: Gang, inox 304
  • Kết nối: Mặt bích tiêu chuẩn BS PN16, BS PN10, JIS 10K, DIN PN16
  • Kích thước: DN40 – DN600
  • Áp suất làm việc: 16kg.cm2
  • Nhiệt độ làm việc: 110 độ C
  • Xuất xứ: China, Korea, Taiwan

Trên đây là một số thông tin cơ bản về các loại van mặt bích, kết nối mặt bích theo tiêu chuẩn JIS, BS, DIN, ANSI. Vui lòng liên hệ Hotline: 0865.927.268 để được tư vấn và báo giá chi tiết!
